SiC-MOSFET與Si-MOSFET相比，區別在哪？

電子百科|Electronic-encyclopedia|

2024-04-25 03:19:06 958

SiC-MOSFET與Si-MOSFET相比，具有以下區別：

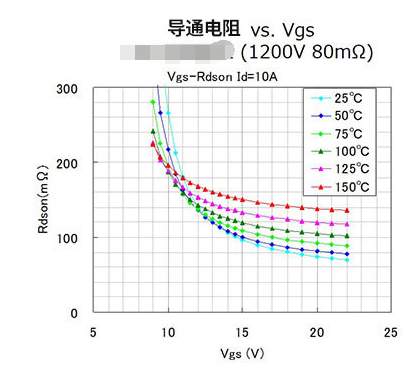

驅動電壓

由于SiC-MOSFET的漂移層電阻低、通道電阻高的特性，其驅動電壓即柵極－源極間電壓Vgs越高時，導通電阻越低。SiC-MOSFET的導通電阻從Vgs約為20V開始變化（下降）并逐漸減小，接近最小值。一般的IGBT和Si-MOSFET的驅動電壓為Vgs=10～15V，而SiC-MOSFET建議在Vgs=18V左右驅動，以充分獲得低導通電阻。換句話說，兩者之間的區別之一是SiC-MOSFET的驅動電壓要比Si-MOSFET高。因此，在替換Si-MOSFET時，需要考慮柵極驅動器電路的調整。

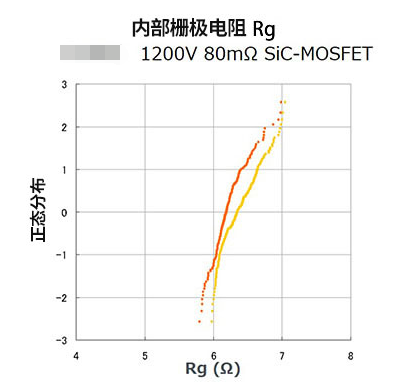

內部柵極電阻

SiC-MOSFET的內部柵極電阻Rg取決于柵電極材料的薄層電阻和芯片尺寸。如果設計相同，則Rg與芯片尺寸成反比，芯片越小，柵極電阻越高。在相同性能條件下，SiC-MOSFET的芯片尺寸比Si-MOSFET小，因此柵極電容小，但內部柵極電阻較大。不僅SiC-MOSFET受到影響，MOSFET的開關時間也取決于外部和內部柵極電阻的綜合值。SiC-MOSFET的內部柵極電阻比Si-MOSFET大，因此要實現高速開關，需要盡量減小外部柵極電阻，通常在幾Ω左右。

然而，外部柵極電阻還需要應對施加在柵極上的浪涌，因此需要在浪涌保護和高速開關之間取得*的平衡。
