一般的引腳構成

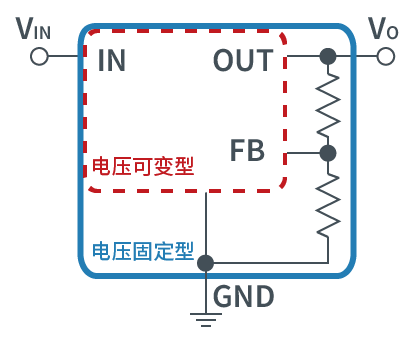

線性穩壓器基本上由VIN （輸入）、VO （輸出）、GND （接地）三個引腳構成。
在輸出可變的線性穩壓器上添加了用于反饋輸出電壓的FB（反饋引腳）。
簡單來說，電壓固定型是內置了電壓可變型的外接電阻的穩壓器。

內部電路

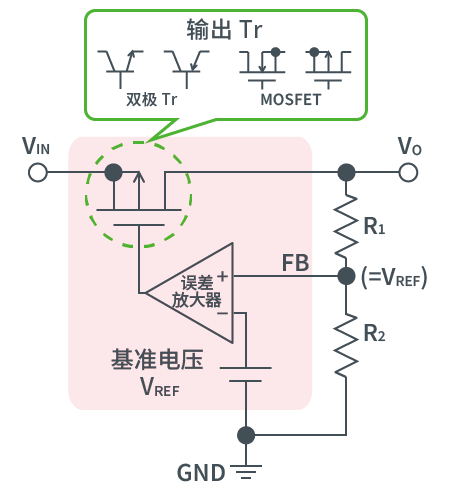

線性穩壓器的內部電路概要如下圖所示。

其工作原理與反相放大電路相同，誤差放大器的非反相引腳（FB）電壓與基準電壓 (VREF) 相同，因此輸出電壓值（VO）由兩個電阻（R1和R2）的阻值比決定。

Vo=[ (R1+R2) / R2 ] x VREF

下圖的輸出晶體管為MOSFET，不過也有使用雙極晶體管的產品。
