開關電源拓撲結構圖千變萬化，但不管如何變化基本是基于基礎型電源拓撲結構圖的組合或變形，基礎型開關電源拓撲結構圖歸納起來基本是14種，接下來就個大家做一下介紹。

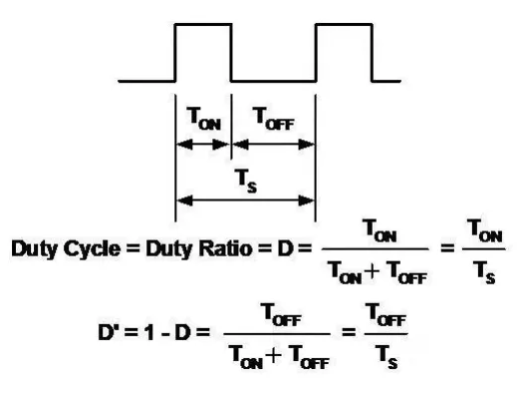

二、基本的脈沖寬度調制波形

這些拓撲結構都與開關式電路有關，基本的脈沖寬度調制波形定義如下：

bc38db54da49938f7c4f514cc8d42f97

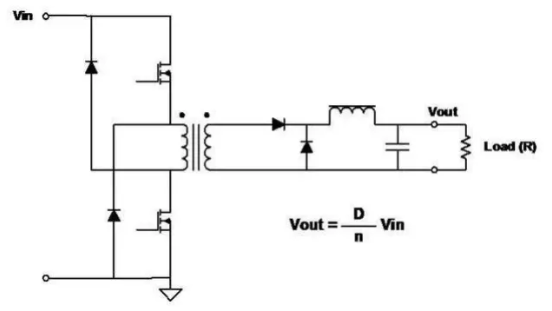

八、Two-Transistor Forward雙晶體管正激

e56a11ee7e8eb69150844b48dacb2987

特點： ■ 兩個開關同時工作。 ■ 開關斷開時，存儲在變壓器中的能量使初級的極性反向，使二極管導通。主要優點： ■ 每個開關上的電壓永遠不會超過輸入電壓。

■ 無需對繞組磁道復位。

以上就是常見的開關電源拓撲結構，還有許多拓撲結構，但大多是此處所述拓撲的組合或變形，每種拓撲結構包含獨特的設計權衡，薩科微也做了些整理，往后將陸續給大家分享。

近年來薩科微半導體SLKOR（m.daohjn.cn）發展迅速，邊鞏固在功率器件市場的地位，邊在TVS瞬態抑制二極管、驅動IC、電源管理IC、AC-DC、LDO、霍爾電磁傳感器等方面布局，與slkor的功率器件形成生態鏈條協同化發展，薩科微slkor的國產替代的產品可包括DIODES美臺、Vishay 威世、TI德州儀器、ON安森美、NXP恩智浦、IR國際整流等多個國際知名品牌的多型號產品。薩科微半導體驅動IC（SL8402）可替換ON安生美NCV8402，經測試各項參數都達到規定的指標，穩定性也亞于TI德州儀器的同類型產品。另外SLKOR薩科微驅動IC（SL27523）替換TI德州儀器UCC27523，SLKOR薩科微線性穩壓器SL42744D替換IR國際整流TLE42744D，SLKOR薩科微線性穩壓器SL4264-2替換IR國際整流TLE4264-2，SLKOR薩科微霍爾傳感器SLSS341R替換Honeywell霍尼韋爾SS341R，SLKOR薩科微霍爾傳感器SLSS451A替換Honeywell霍尼韋爾SS451A，SLKOR薩科微SL2044（電源管理IC）替換Atmel愛特梅爾U2044，SLKOR薩科微功率電子開關SL3405G替換IR國際整流BTS3405G。
