TVS管也稱為瞬態抑制二極管。 TVS管用于吸收浪涌功率，并且可以在很短的時間內承受反向電壓沖擊，因此，兩極之間的電壓被鉗位在特定電壓上，以防止后續電路受到影響。簡而言之，它用于過壓保護，這在通信和其他產品中非常常見。連接時，它必須在電路電源和接地的兩端都反向工作，類似于齊納二極管，但不需要限流電阻。

壓敏電阻具有類似的效果，但TVS管的性能優于壓敏電阻，尤其是反向導通時間，它比壓敏電阻快得多，反向漏電流也小得多，允許的工作溫度也更高。

在規定的反向應用條件下，當遭受高能瞬時過電壓脈沖時，其工作阻抗可立即降至非常低的導通值，從而允許大電流通過，并將電壓鉗位到預定水平，這是有效的。保護電子電路中的精密組件不受損壞。

最小的TVS管比糖粒小，但它可以放電高達20,000伏！保護高級電子設備，例如手機，數碼攝像機，數碼相機和MP3播放器。它的響應時間小于半納秒，并且可以非常快速地響應釋放的靜電。這種新型TVS管不僅可以用于制造更小，更復雜的電子設備，而且還有助于提高產品的可靠性和質量。

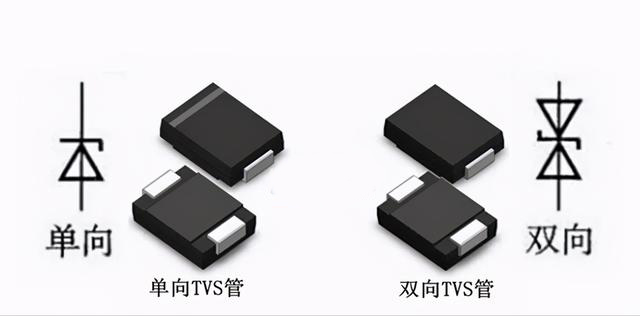

TVS管可根據極性分為單極和雙極，也可分為單向TVS管和雙向TVS管。如何區分呢？單向TVS的一端標有細色環，該色環連接到正極。雙向TVS管的中間標記有兩個環，或者沒有標記，沒有極性。

雙向TVS管可以吸收正負兩個方向上的瞬時大脈沖功率，并將電壓鉗位到預定水平。雙向TVS管適用于交流電路，單向TVS管通常用于直流電路。在反向操作中，器件在指定脈沖條件下允許的[敏感詞]脈沖峰值電流。 IPP與[敏感詞]鉗位電壓Vc（MAX）的乘積是瞬態脈沖功率的[敏感詞]值。

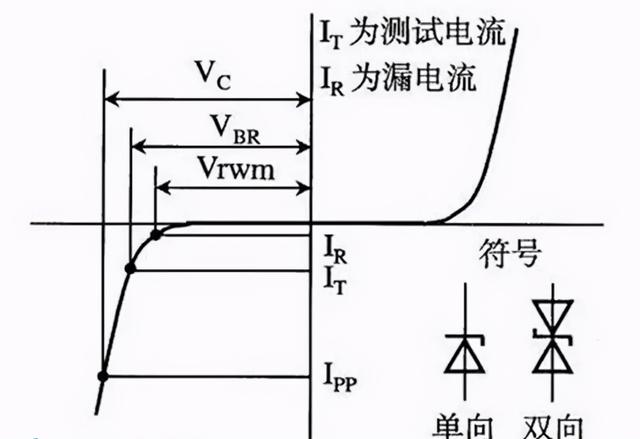

單向TVS管的正向特性與普通齊納二極管的正向特性相同，反向擊穿拐點對于硬擊穿大約為“直角”，這是典型的PN結雪崩器件。從擊穿點到Vc值的曲線段表明，當有瞬時過電壓脈沖時，器件的電流迅速增加，反向電壓上升至鉗位電壓值并保持在該水平。

使用時應正確選擇TVS，以使額定瞬態脈沖功率PPR大于受保護設備或線路中可能出現的[敏感詞]瞬態浪涌功率。在器件發生故障的區域中，在規定的測試電流I（BR）下，跨器件測得的電壓稱為擊穿電壓。在該區域中，二極管變為低阻抗路徑。

雙向TVS管的特點：
