晶圓定位邊（wafer flat）和凹槽（notch）之間的關系

老虎說芯|Tiger Chip|

2025-01-15 10:57:53 764

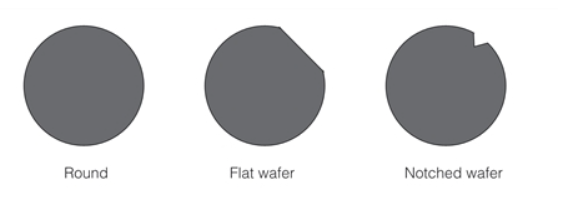

晶圓定位邊（wafer flat）和凹槽（notch）是晶圓制造過程中用于確定晶圓方向的重要特征，它們在晶圓的加工、對準和檢測中發揮著至關重要的作用。

1. 晶圓定位邊（Wafer Flat）

晶圓定位邊是指晶圓外緣上平直的部分，它用于標記晶圓的特定方向，確保在晶圓的加工和處理過程中，晶圓能夠正確地對準。可以把它想象成一個指南針的指針，幫助引導晶圓在設備中的正確擺放。

功能與作用：

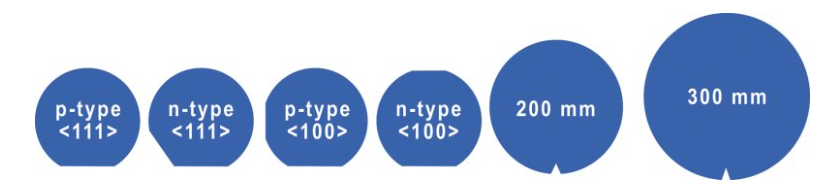

方向指示：定位邊通常會顯示晶圓的特定晶面方向。例如，對于P型<100>晶向的硅晶圓，定位邊就可以幫助標示出其主要方向。這是因為不同晶向的硅晶體結構在物理和電性特性上有所不同，而晶圓定位邊的作用就是確保在晶圓加工時，晶體方向得到正確識別。

對準標志：在晶圓制造中，需要進行多個步驟的對準操作，如光刻對準、刻蝕對準等。定位邊就像是地圖上的坐標標識，幫助設備對準晶圓位置，確保加工精度。

實例比喻：可以把晶圓的定位邊比作一個拼圖中的指示線，告訴我們應該如何正確地拼接各個部件。沒有這些指示線，我們可能就無法正確地將拼圖完成。

2. 晶圓凹槽（Wafer Notch）

晶圓凹槽是晶圓外緣上一個小的切口或缺口。這個凹槽與定位邊類似，也具有標示晶圓方向的作用，但它的形狀和作用有所不同。通常，凹槽是一個物理上的缺口，而定位邊是平直的。

功能與作用：

精確定位：凹槽通常用于提供更為精確的方向標識，尤其是在較大的晶圓（如300mm晶圓）中。通過凹槽，制造設備能夠更容易地識別晶圓的方向，避免由于晶圓的旋轉或輕微移動導致對準錯誤。

避免對準錯誤：凹槽作為標志點，可以幫助自動化設備更加穩定地在整個加工過程中保持晶圓的方向一致。它減少了人為錯誤，并提升了生產效率。

實例比喻：你可以把凹槽比作汽車輪胎的氣門嘴位置，它雖然不影響輪胎的轉動，但卻是定位輪胎的一個關鍵點，確保了輪胎能夠準確安裝。

3. 晶圓定位邊和凹槽的關系

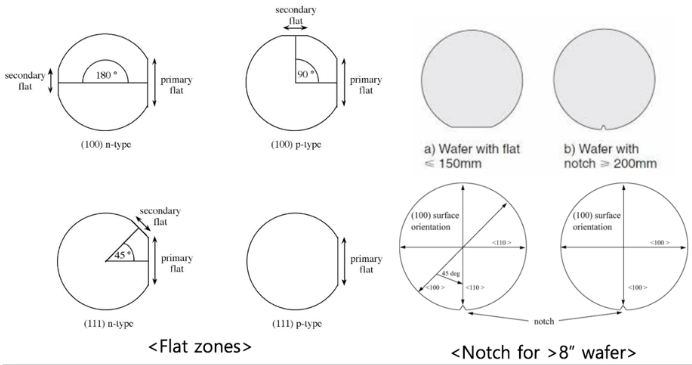

晶圓定位邊和凹槽在晶圓制造過程中是互為補充的。定位邊為晶圓提供了一個大致的方向指示，而凹槽則為進一步精確定位提供了物理上的標記。兩者在大多數應用中是同時存在的，尤其是在大尺寸晶圓（如300mm晶圓）中。

在晶圓加工中的協作作用：

定位邊幫助確定晶圓的大致方向，確保晶圓的初步對準；

凹槽則進一步提供了一個物理特征，幫助設備更加精確地識別方向，確保整個制造過程中的精度。

4. 實際應用中的注意點

生產過程中的影響：定位邊和凹槽的精度對整個晶圓的加工精度至關重要。如果這些特征的定位存在誤差，可能會導致整個晶圓的電性特性不穩定，影響最終芯片的性能。因此，在生產過程中，確保這些特征的準確性是非常重要的。

標記方式的差異：不同的晶圓供應商可能會采用不同的標記方法，比如有些晶圓可能只有定位邊，沒有凹槽；而有些則可能在定位邊的基礎上再加上凹槽。設計這些標記時，必須考慮設備的兼容性和生產工藝的需求。

5. 總結

晶圓定位邊和凹槽雖然在外觀上有所不同，但它們共同起到標示晶圓方向、保證對準精度的重要作用。定位邊類似于一條指南針，幫助我們確定大致方向；而凹槽則是一個更為*的物理特征，幫助確保在制造過程中的方向一致性。這兩者是現代晶圓制造中不可或缺的特征，尤其在大尺寸晶圓的生產中，起著更加關鍵的作用。
