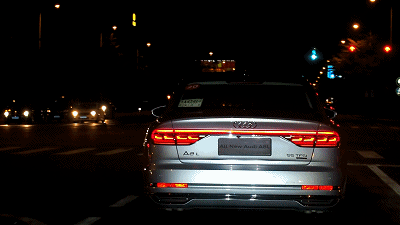

今天要設計汽車尾燈(轉向燈)電路效果如下圖所示:
即當汽車進行轉彎時,司機打開轉向燈,尾燈會根據轉向依次被點亮,經過一定的間隔后,再全部被消滅。最后不停地重復,直到司機關閉轉向燈。
延時電路的要點主要有兩個:
-

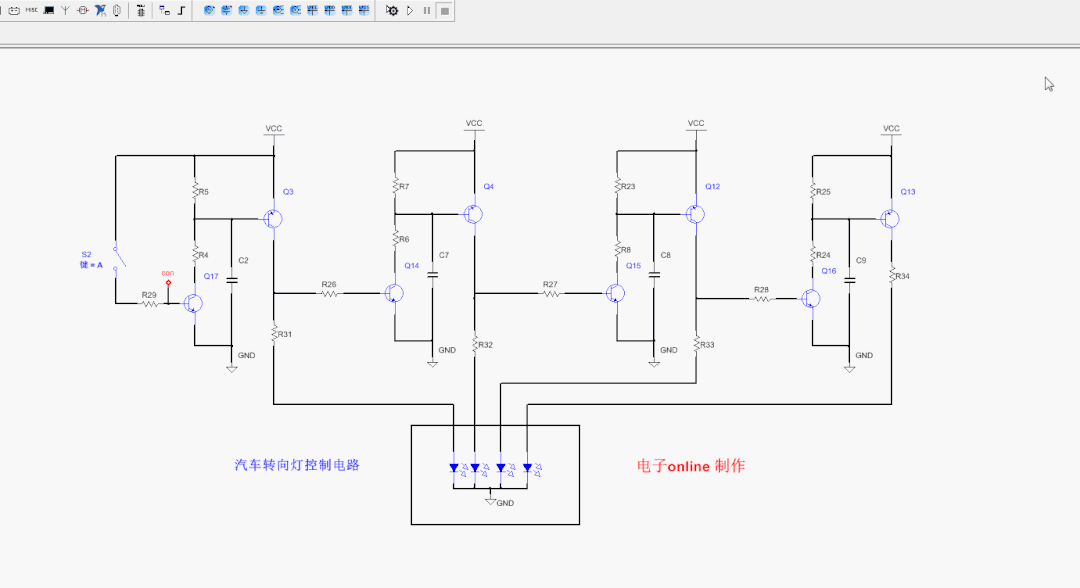

當轉向開關被按下時,LED需要逐個亮起;
-
LED被逐個點亮的過程具有重復性。
當轉向開關被按下時,LED需要逐個亮起。
LED被逐個點亮的過程具有重復性。

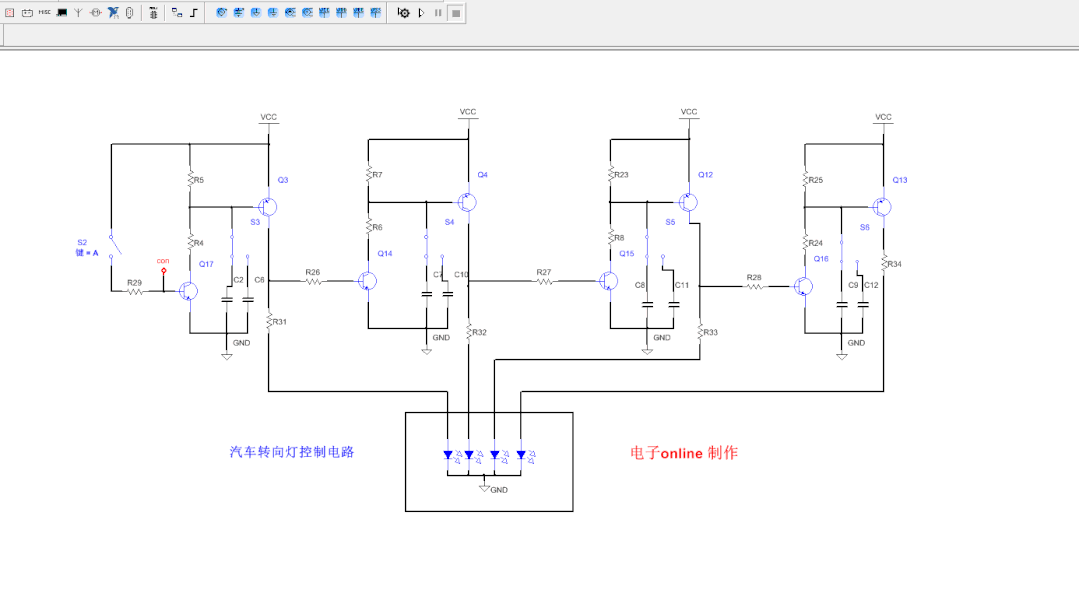

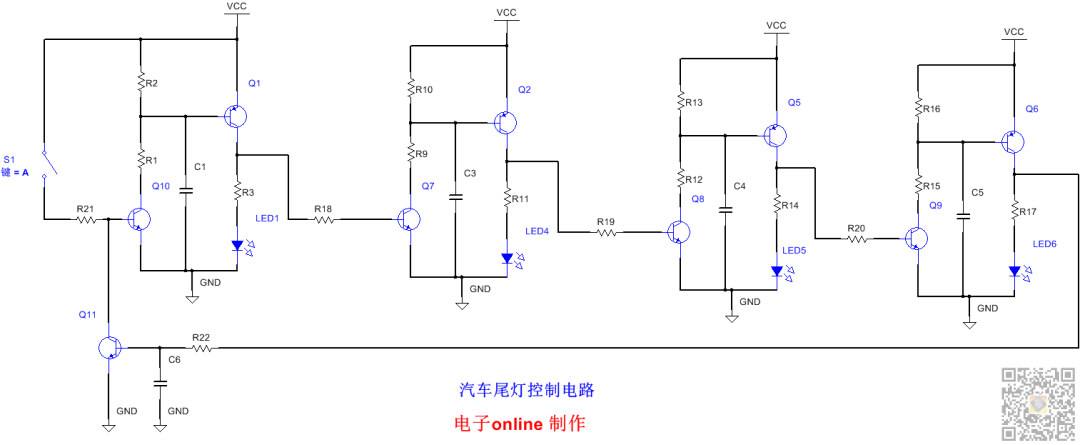

電路中的控制LED電源的是PNP三極管(Q3/Q4/Q12/Q13),其導通的條件是對應的NPN三極管需要導通。
在司機沒有按下轉向燈的情況下,NPN沒基極電流Ib,所以NPN不導通,對應的PNP也不會導通,所以轉向燈開關不按下,燈不會亮。
當轉向開關被按下時,NPN流過Ib電流,所以NPN導通,此時PNP也會流過Ib電流,PNP也會導通。所以LED獲得電壓,從而被點亮。
當[敏感詞]個Q3開通后,Q14就會流過Ib,所以Q14也會導通。但是由于C7的電壓=Vcc,所以Q4必須要等C7的電壓經過Q14釋放后才會導通。從而實現了LED間具有一定的導通時間間隔。
剩下的兩個LED的控制原理與第二個LED的控制原理相同。其LED的間隔導通時間可以通過設置電容大小來調節。

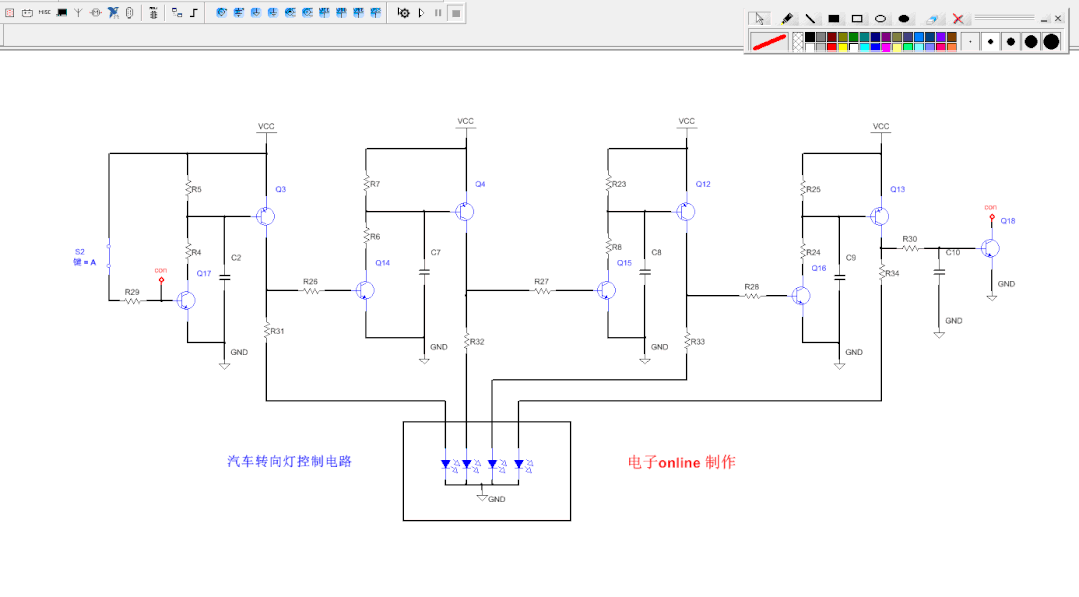

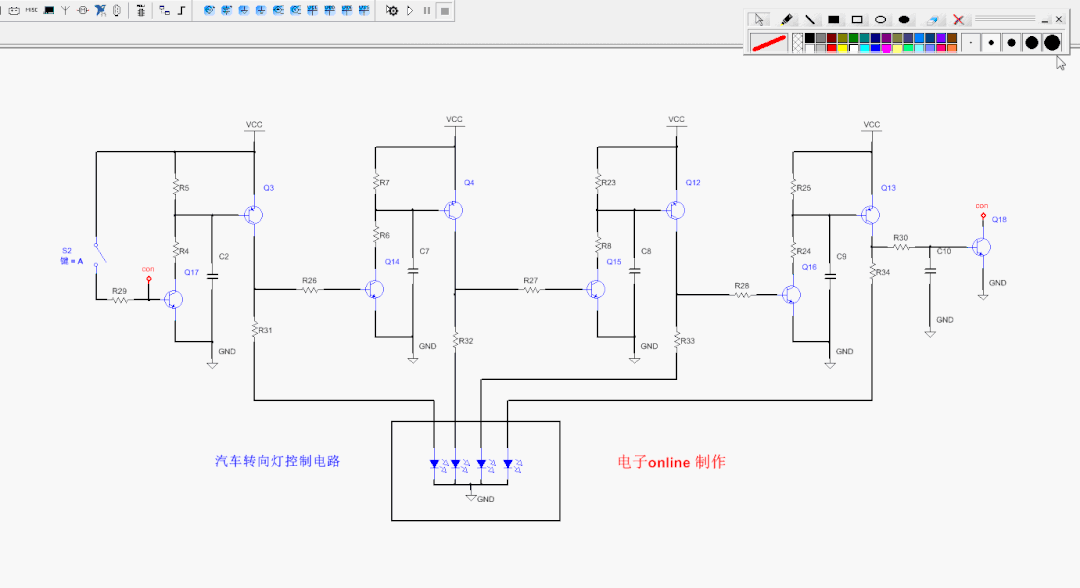

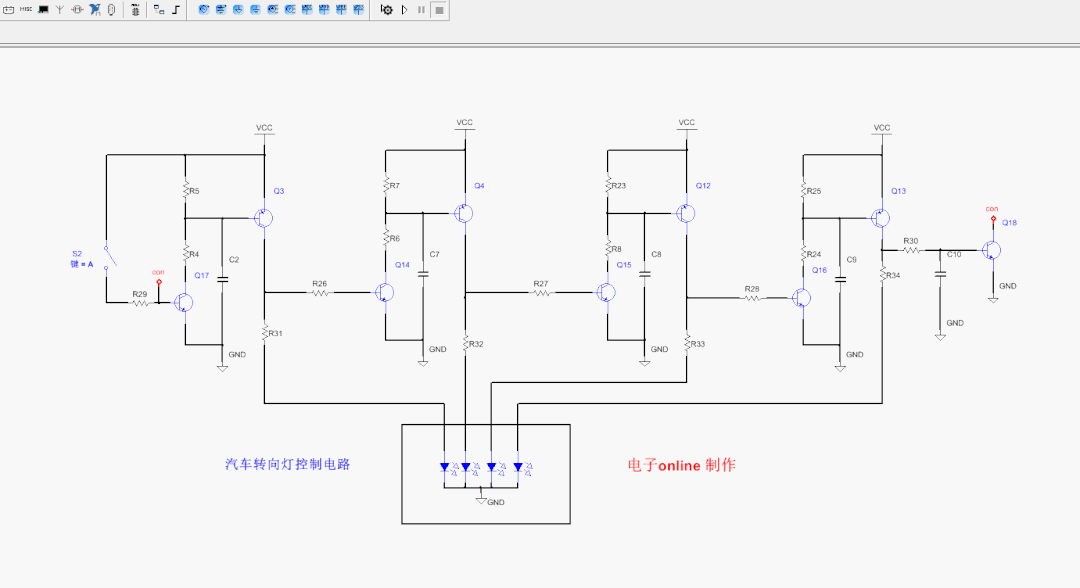

最后是重復功能的實現。由于四個LED的控制信號是級聯的,要想全部關閉,只需要把[敏感詞]個LED電源給關了就可以。所以我們可以在最后一端加一個三極管電路來控制[敏感詞]級的控制信號。

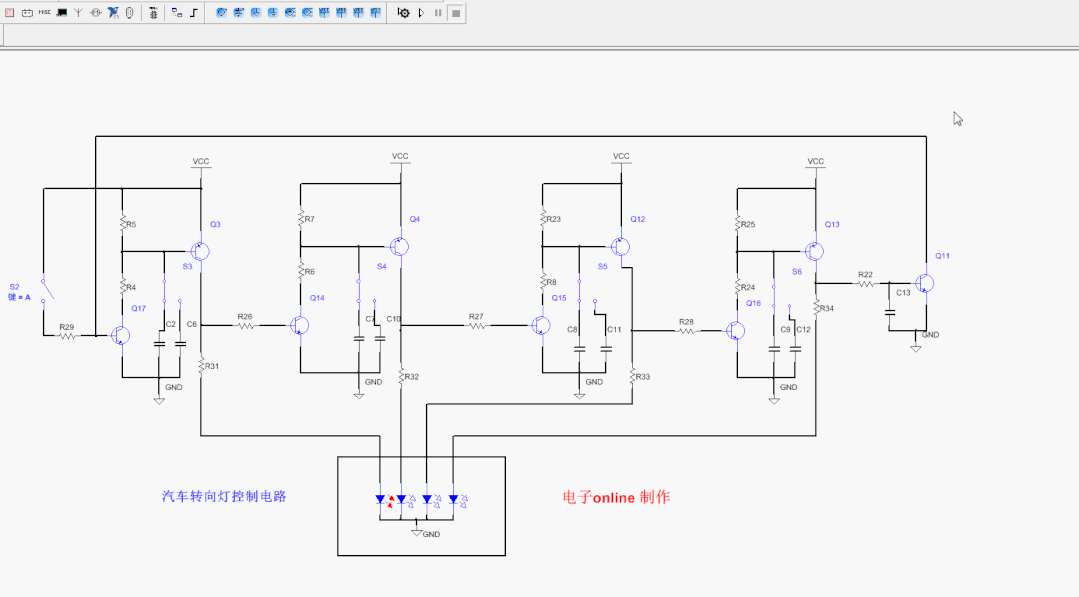

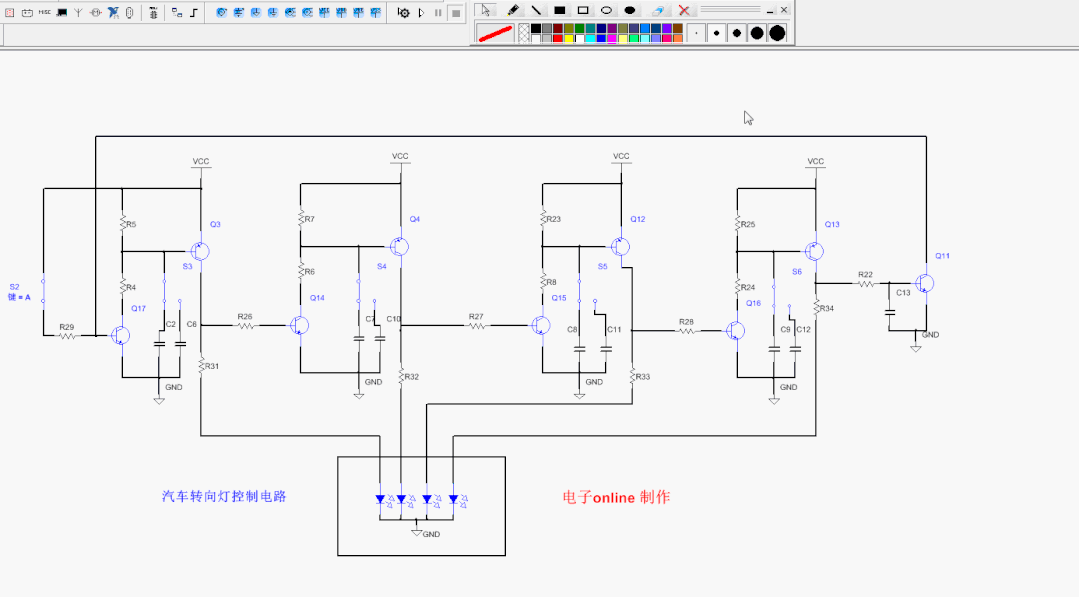

重復時間的長短與電容C13的大小成正比。
該電路的工作邏輯較簡單,整個電路可分為三部分:
以上電路都是利用了基本元器件的工作特性，如果你發現有不能夠理解的地方，你需要補補電路基礎了。
