SOC設計的核心思想、優勢以及跟系統級封裝的對比

老虎說芯|Tiger Chip|

2024-10-22 12:23:42 556

SoC（ on Chip）作為芯片設計的主流，已經成為現代集成電路技術發展的核心。

1、SoC設計的核心思想

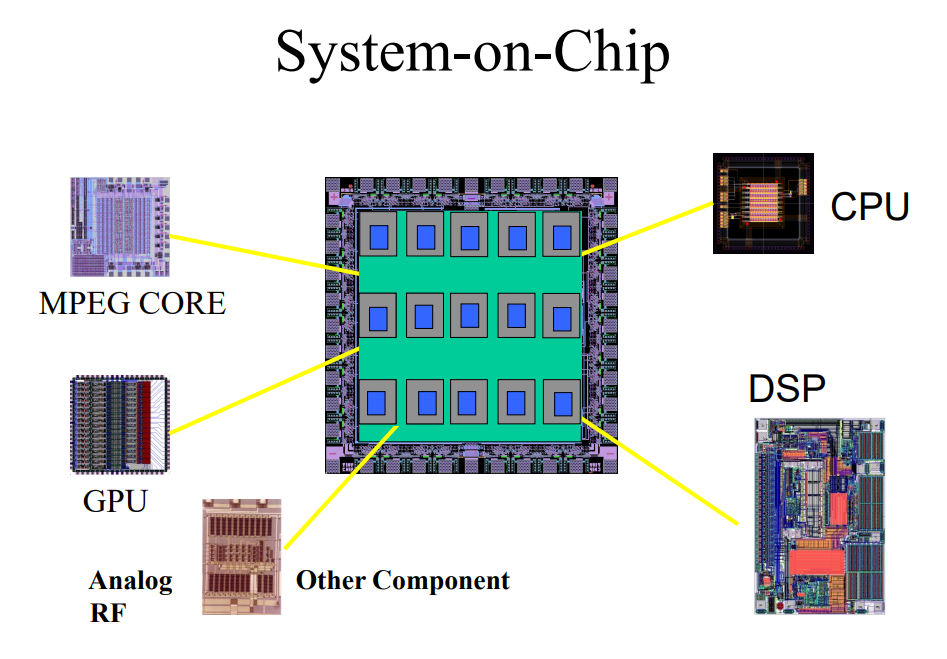

從結構上來看，SoC可以理解為把一個完整系統的所有功能電路都設計并集成在一個芯片中，形成一個高度集成的單元。傳統的電子系統設計通常是將不同的功能模塊分別制作成獨立的芯片，然后通過電路板上的連接將這些芯片集成到一個系統中。而SoC技術則直接將這些模塊在芯片制造時集成在一起，形成一個系統化的單芯片解決方案。

我們可以用“多合一工具”來形象化這個過程。傳統的電子設計就像是你在使用一個獨立的螺絲刀、一把鉗子、一把剪刀等工具分別完成不同任務，而SoC則像一把瑞士軍刀，它將這些功能整合到一個單一工具中——這種設計方式大大簡化了系統構建的復雜性，也提升了效率。

2、SoC的高度集成特性

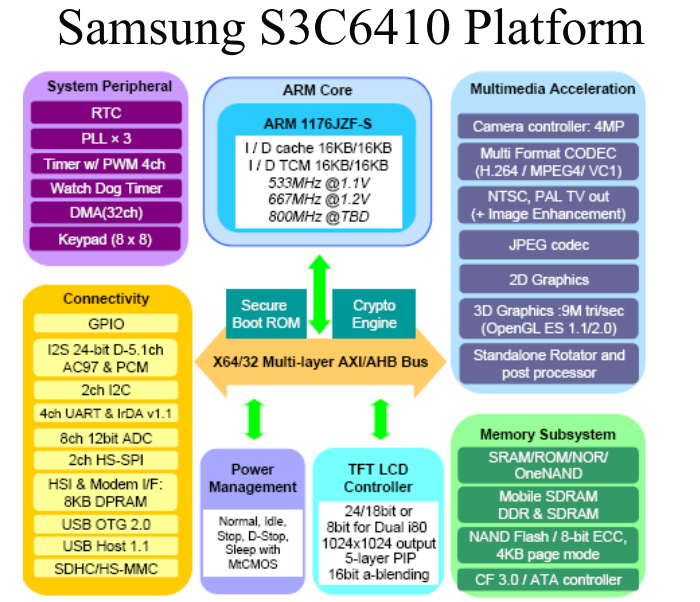

SoC的核心優勢之一就是高度集成。它不僅僅是單片機（Microcontroller Unit, MCU）或專用集成電路（ASIC）的升級版本，而是一種全新的設計范式。對于現代電子系統來說，SoC可以集成多種功能模塊，如：

CPU（處理器）：負責處理核心運算任務；
DSP（數字信號處理器）：用于處理復雜的信號處理任務，如圖像、音頻等；
存儲器：集成閃存、RAM等存儲單元，用于存儲數據和程序；
模擬電路：如電源管理模塊等，用于支持系統的基礎運行；
I/O接口：用于連接外部設備或通信。

想象一下，你正在設計一款智能手機，這款手機需要處理通話、瀏覽網頁、拍照、玩游戲等多個任務。傳統的芯片設計可能需要為每個任務使用不同的專用芯片，但SoC技術讓你可以將這些功能全部集成到一塊芯片上，減少了物理空間占用，并簡化了設計流程。這使得產品體積更小、性能更好，且成本得到了優化。

3、SoC技術的優勢：設計和制造效率提升

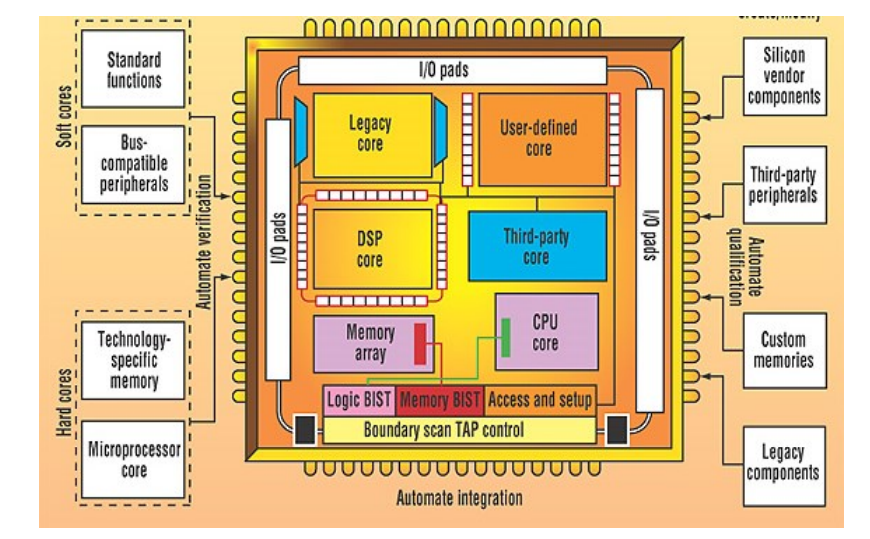

為了深入理解為什么SoC是當前芯片設計的主流，重要的是要了解其設計和制造方面的優勢。相比傳統的分立器件系統，SoC的設計方法采用的是自頂向下的設計方法，并結合IP核（包括軟核和硬核）來設計和構建。這個設計流程非常高效，因為它允許設計人員在模塊化基礎上復用已驗證的設計，從而大幅縮短了設計周期。

我們可以將這種設計方式比作樂高積木的拼接。假設你要建造一座復雜的城堡，如果你有已經設計好的門、窗、墻的標準模塊，你只需要根據需要將這些模塊拼接起來，而不必重新設計每一個部件。這種模塊化設計使得SoC設計不僅更快速，而且錯誤率更低，因為模塊之間的兼容性和功能已經得到了驗證。

此外，SoC還支持軟件與硬件的協同設計。現代的SoC不僅僅是硬件功能的集成，還可以根據需要設計軟硬件的協同工作。例如，部分任務可以由硬件專用模塊加速處理，而另一部分任務則交由軟件來靈活應對。這種設計方式不僅提升了系統的靈活性，還能根據應用需求動態調整，顯著提高了性能。

4、市場需求驅動的高效研發周期

現代電子產品的研發速度越來越快，產品的生命周期從過去的幾年縮短到了僅僅幾個月。以智能手機為例，新一代手機的發布頻率往往不到一年，而消費者對新產品的期望值也越來越高。SoC設計能夠應對這種高速迭代的市場需求，其核心原因在于SoC技術通過IP核的復用和模塊化設計大幅縮短了產品研發周期。

傳統的芯片設計往往需要較長的設計、驗證和制造周期，但SoC通過使用已有的IP核庫（IP庫包含經過驗證的處理器、通信模塊、存儲單元等），設計團隊可以像“搭積木”一樣快速構建出新產品的芯片。這樣一來，工程師們可以將更多的精力投入到系統的整體優化和創新功能的開發上，而不是花費時間在底層模塊的反復設計上。

這種模塊化設計方式也可以幫助企業降低開發風險。假設某個模塊在之前的產品中已經被廣泛驗證并應用，那么它在新的SoC設計中很可能不會出現意外的錯誤，設計團隊只需要對新的功能進行重點測試，從而避免了因系統復雜性帶來的不必要錯誤。

5、SoC與SiP的比較

雖然SoC是芯片設計的主流，但它并不是*的選擇。另一個重要的集成技術是SiP（System in Package），即系統級封裝。SoC和SiP的主要區別在于它們的集成方式：SoC是在同一塊芯片上集成多個功能模塊，而SiP則是將多個不同功能的芯片通過封裝技術集成在一個封裝體內。

可以把SoC比作一座大樓，它的每一個房間（功能模塊）都在同一層框架結構中，而SiP則更像是將多棟不同功能的小樓房封裝在一個盒子里。SoC的優點是體積更小、性能更好，但由于工藝復雜度高，研發周期和成本較高。而SiP則通過封裝不同工藝的芯片，能更快速地完成產品開發，但在某些場合下，性能可能不如SoC。

在實際產品設計中，SoC適合那些對功耗、性能和體積要求極高的領域，如智能手機、可穿戴設備等。而SiP則通常適用于那些產品生命周期較短、需要快速上市的領域，如消費電子、汽車電子等。通過SoC和SiP的組合，工程師可以根據不同需求靈活選擇集成方案。

6、SoC帶來的產業革命

SoC技術不僅改變了芯片設計的方式，還促使整個電子行業發生了深刻的變革。隨著SoC的出現，傳統的基于單片機的嵌入式系統逐漸被SoC替代，電子產品的設計模式也從硬件驅動向軟硬件協同設計轉變。

例如，早期的家電、汽車等行業使用的嵌入式系統大多是基于單片機的簡單控制器，它們只負責執行有限的任務。而現代的家電、智能汽車不僅需要處理復雜的傳感器數據、語音識別、圖像處理等任務，還要通過互聯網連接實現智能控制，這些都離不開SoC強大的處理能力和集成化設計。

可以說，SoC的出現不僅僅是芯片設計領域的進步，它引領了整個電子產業的變革。SoC的應用使得現代電子產品能夠更快、更小、更智能，并滿足消費者日益增長的需求。

總的來說，SoC成為芯片設計的主流有多個原因：

高度集成：它能夠在一塊芯片上集成完整的系統功能，減少系統復雜性，提高性能。
設計效率：通過IP核復用和自頂向下設計，SoC能夠大幅縮短研發周期，降低成本。
市場需求：SoC技術能夠快速應對快速變化的市場需求，適合生命周期短、更新換代快的產品。
軟硬件協同：SoC能夠靈活結合硬件和軟件，提升系統整體性能。

免責聲明：本文采摘自“老虎說芯”，本文僅代表作者個人觀點，不代表薩科微及行業觀點，只為轉載與分享，支持保護知識產權，轉載請注明原出處及作者，如有侵權請聯系我們刪除。
