有什么區別：整流二極管、齊納二極管、肖特基二極管？

發布時間：2022-03-18作者來源：薩科微瀏覽：8501

二極管是一種無源器件，允許電流沿一個方向流動。由于二極管的類型太多，根據電路需求進行選擇。本文講述三種廣泛使用的二極管：整流器、肖特基二極管和齊納二極管以及何時使用它們。

屬性	定義
Vf	表示電流從二極管的 P 端流向 N 端時的正向壓降。
If	二極管的[敏感詞]正向電流
VR	電流從 N 端流向 P 端時的反向擊穿電壓。
IR	二極管反向偏置時流過的電流量。
tRR	二極管突然關斷時，流過二極管的正向電流需要一小段時間才能消失，這個時間稱為反向恢復時間。

一、整流二極管：

? 整流二極管是最簡單的p-n 結二極管，主要用于半橋和全橋整流器。擊穿電壓很高，通常在 200 到 1000 伏的數量級。

? 整流二極管的正向壓降 (Vf) 在 0.7V 到 0.9 V之間。

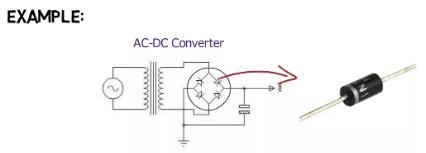

例如，為交流轉直流轉換器設計一個橋式整流器。對于這種橋式整流器，1N4 整流器二極管是[敏感詞]選擇。

二、肖特基二極管

? 與整流二極管不同，肖特基二極管的結位于n 型半導體和金屬板之間。

? 肖特基二極管又稱勢壘二極管，主要用于低壓電路，因為肖特基二極管的正向壓降（Vf）小于整流二極管。通常在 0.25 V到 0.5V的范圍內。

? 在肖特基二極管中，電子是結兩側的主要電荷載流子。因此它是一個單極器件。

? 主要用于高頻應用，如 SMPS。溫升較小，開關速度較高，恢復時間較短。

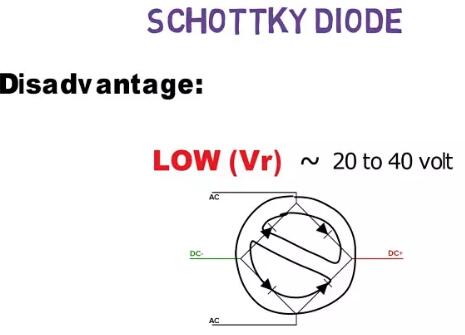

? 肖特基二極管的一個缺點是其擊穿電壓低（20v 至 40v），因此不適用于整流電路。

注意：與普通整流二極管相比，肖特基二極管的反向恢復時間要小得多，使其適用于快速開關電路。Disadvantage of Schottky diode

?假設設計一個降壓轉換器，此電路中的 Mosfet 以非常高的頻率進行開關，因此此電路中所需的二極管應具有較高的開關速度，肖特基二極管是[敏感詞]選擇。

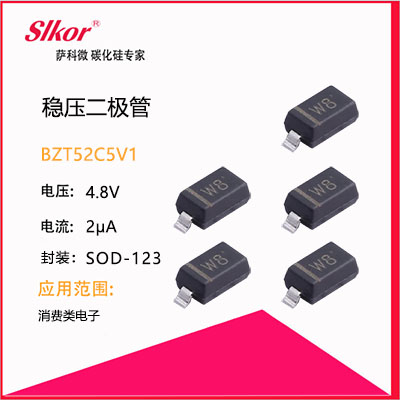

三、齊納二極管

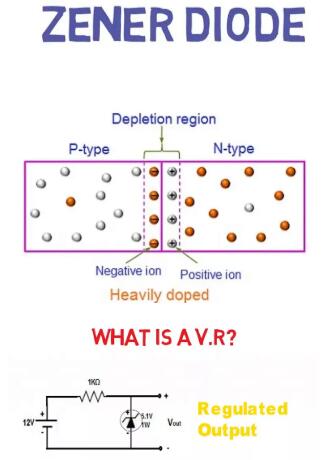

? 齊納二極管由 p-n 結組成，但與普通二極管相比摻雜重。因此可以在不被損壞的情況下被擊穿。

? 由于這一特性，齊納二極管在電子電路中用作電壓調節器。

? 齊納二極管從不用于整流目的。

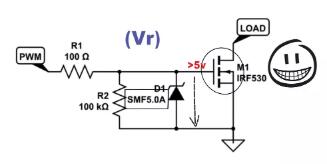

? 使用齊納二極管防止 MOSFET 柵極通過切斷輸入電壓而損壞的電路，齊納二極管的擊穿電壓為 5.1 v。

? 如果 MOSFET 柵極的電壓意外超過 5v，就會發生二極管擊穿，所有電流都通過二極管流向地。從而防止 MOSFET 受到任何形式的破壞。

? 這是另一個電路，兩個二極管面向彼此的 p 端子連接。如果在輸入端提供交流信號，則一個二極管將電壓削波為正半部分，而另一個二極管則將電壓削波為負半部分。因此，我們在交流的兩個半周期中都獲得低于指定限制的電壓。
