產品介紹：ESD靜電保護二極管SBD52C05L01

一、產品概述

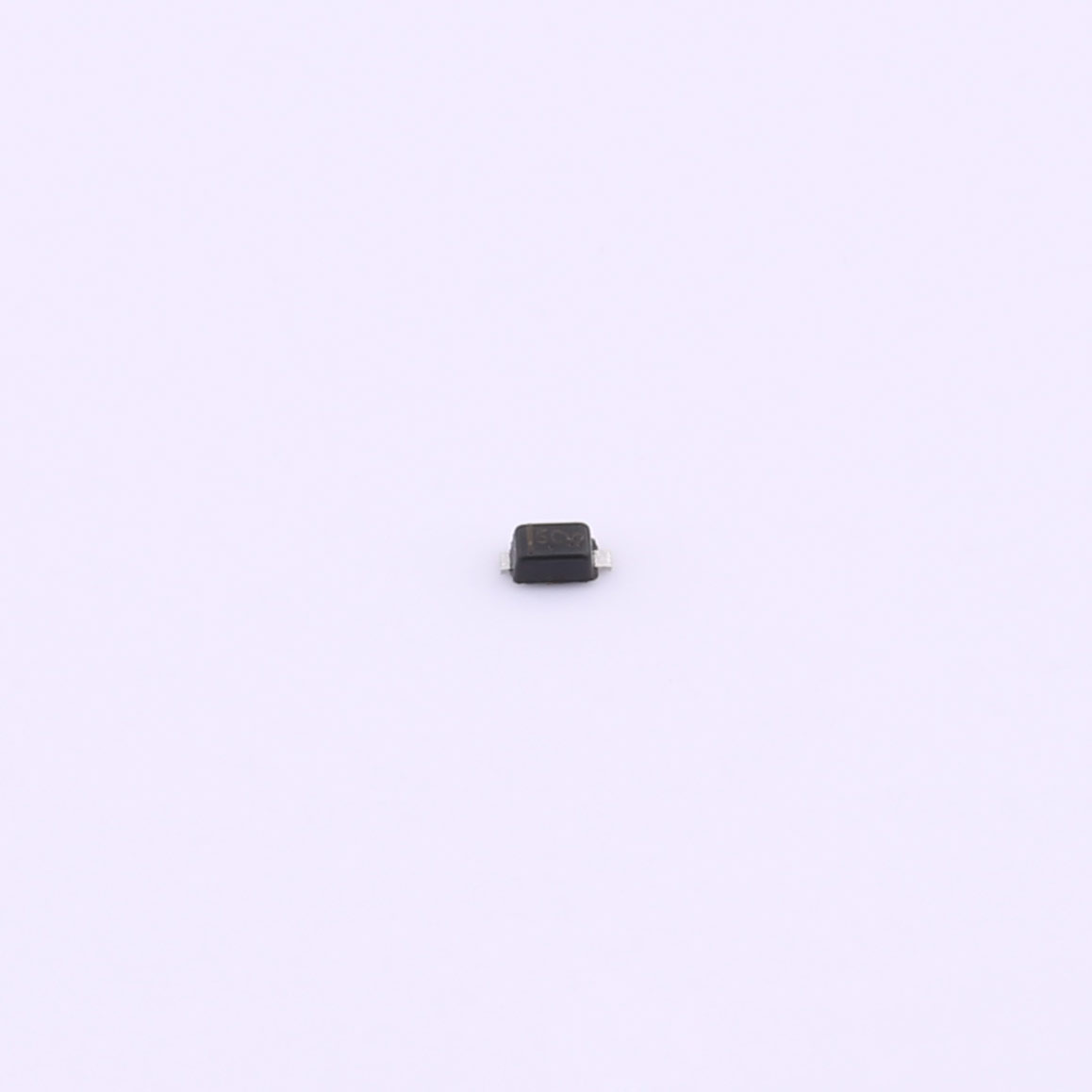

薩科微slkor靜電保護二極管SBD52C05L01是一款專為低壓電路設計的二極管，采用緊湊的SOD-523封裝，以其低漏電流、高擊穿電壓和快速響應特性，為敏感電子元件提供可靠的靜電保護。該二極管適用于5V工作電壓環境，能夠有效抵御靜電放電和瞬態過電壓的威脅，確保電路的穩定運行。

二、產品特性

反向工作電壓（VRWM）：5V：專為5V工作電壓設計，確保在正常工作條件下二極管不會導通，不影響電路性能。

擊穿電壓（VBR min）：5.6V：設定了明確的擊穿閾值，當電壓超過此值時，二極管迅速響應，將過電壓引導至地線，保護后級電路。

漏電流（IR）：1μA：在反向電壓下，二極管保持極低的漏電流，有助于減少系統功耗，提升能效。

鉗位電壓（VC）：11.6V：在靜電放電或瞬態過電壓事件中，二極管能迅速將電壓鉗制在11.6V以下，有效防止電路元件受損。

結電容（CJ）：10pF：低結電容設計，適用于對電容敏感的應用場景，減少信號衰減和相位偏移。

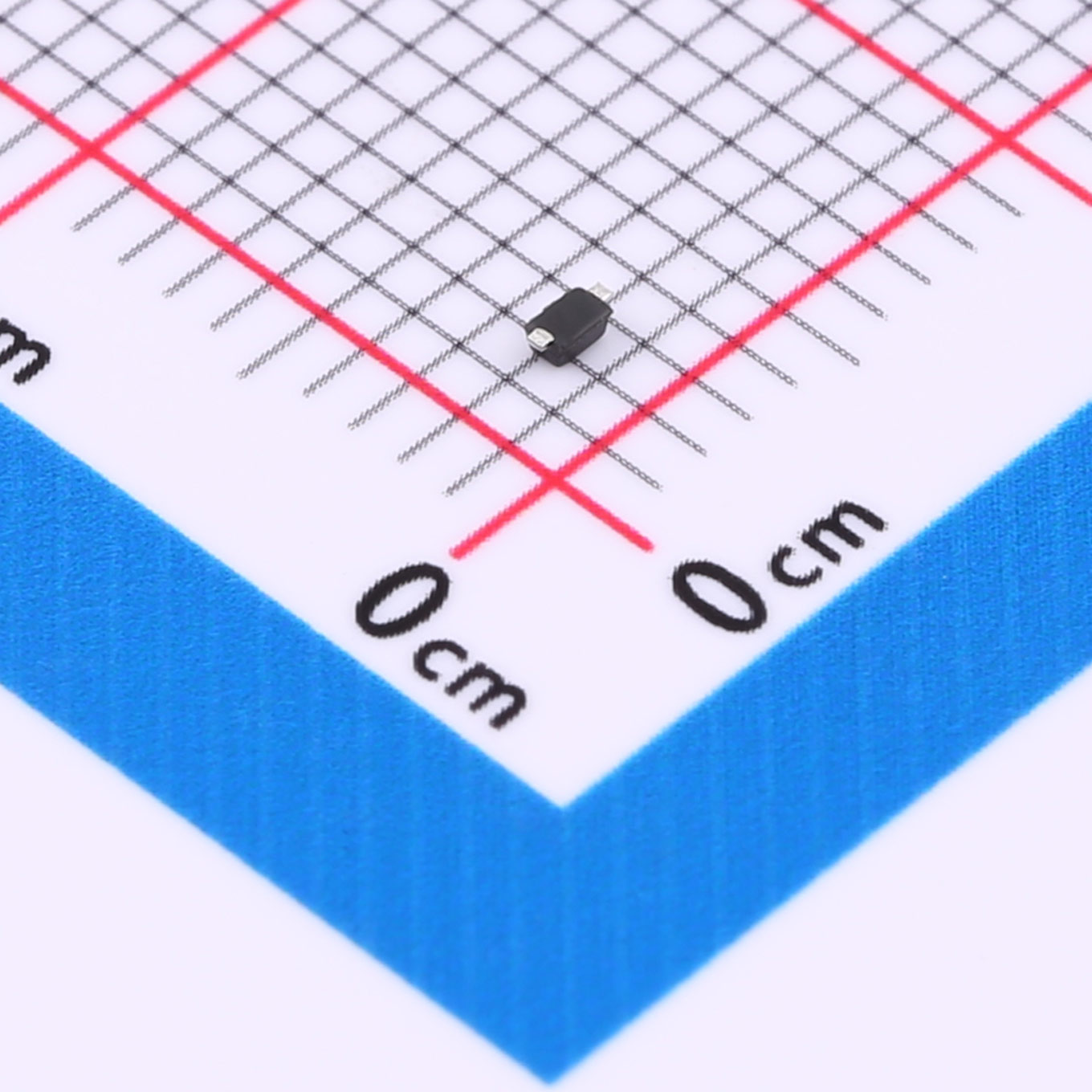

SOD-523封裝：采用小型化的SOD-523封裝，便于PCB布局和布線，節省空間，同時滿足自動化生產的需求。

三、產品優勢

高效靜電保護：快速響應靜電放電事件，確保電路元件免受損害。

低功耗設計：極低的漏電流特性，有助于降低系統功耗。

低結電容：減少信號干擾，適用于高速信號傳輸場景。

緊湊封裝：便于集成到各種電子設備中，節省空間。

可靠性高：經過嚴格測試，確保在惡劣環境下仍能穩定工作。

四、應用領域

消費電子：智能手機、平板電腦、筆記本電腦等便攜式設備的內部電路保護。

數據通信：網絡接口卡、路由器、交換機等通信設備的靜電防護。

工業自動化：控制電路板、傳感器接口、PLC控制系統等低壓電路保護。

汽車電子：車載娛樂系統、導航系統、安全控制系統等汽車電子設備的靜電保護。

五、注意事項

極性識別：在安裝時，請確保二極管的極性正確，避免反向接入導致?lián)p壞。

工作環境：避免在[敏感詞]溫度、濕度或腐蝕性環境下使用，以保證產品的長期穩定性和可靠性。

靜電防護：在處理和安裝過程中，采取適當?shù)撵o電防護措施，避免靜電對二極管造成損害。

存儲條件：存放于干燥、陰涼、通風良好的環境中，避免高溫、潮濕及陽光直射。

定期檢查：在關鍵應用中，建議定期對SBD52C05L01靜電保護二極管進行性能檢查，確保其有效性和可靠性。同時，關注整個電路系統的運行狀態，確保系統安全穩定運行。
