在電動遙控機器人領域，靜電放電（ESD）是威脅電路穩定性的關鍵因素。當機器人操作過程中人體接觸、環境摩擦或設備間電磁干擾產生靜電時，可能引發微控制器、傳感器或通信接口的[敏感詞]性損壞。薩科微（Slkor）推出的WE07DF-B靜電保護二極管，憑借其超低電容、快速響應及高可靠性特性，成為保障機器人電路安全的核心元件。

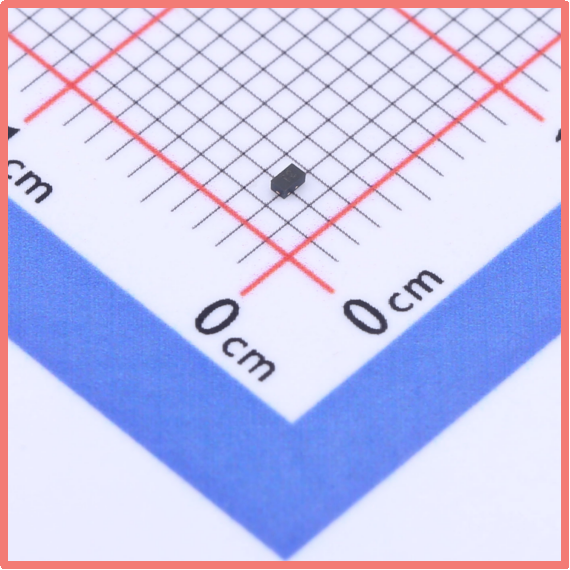

薩科微Slkor靜電保護二極管WE07DF-B產品圖

一、技術特性與封裝優勢

WE07DF-B采用DFN1006超小型封裝，尺寸僅為8.2mm×6.2mm×1.9mm，非常適合機器人緊湊型電路板布局。其核心參數包括：

· VRWM（反向截止電壓）7V：高于機器人常用5V/3.3V供電系統，確保正常工作時處于高阻態，漏電流僅0.2μA，功耗可忽略不計。

· VBR min（擊穿電壓）7.5V：當靜電電壓超過此閾值時，器件迅速導通，將電流分流至地線。

· VC（鉗位電壓）12V：將瞬態過壓限制在安全范圍內，避免后級芯片擊穿。

· CJ（結電容）15pF：遠低于常規TVS二極管，避免對高速信號（如UART、SPI）造成畸變。

該器件通過IEC 61000-4-2 Level 4認證，可承受±15kV空氣放電與±8kV接觸放電，滿足工業級ESD防護需求。

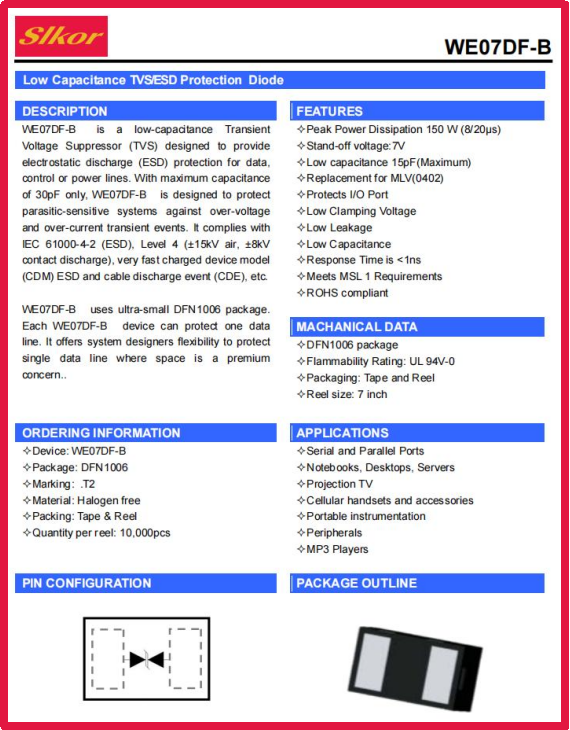

薩科微Slkor靜電保護二極管WE07DF-Bg規格書

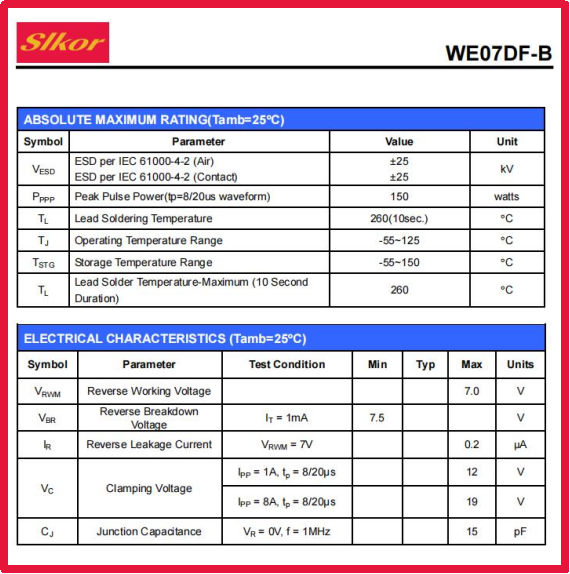

薩科微Slkor靜電保護二極管WE07DF-B相關參數

二、電動遙控機器人的典型應用場景

1. 通信接口防護

機器人通過USB、藍牙或Wi-Fi模塊與遙控器通信時，接口易受ESD沖擊。WE07DF-B并聯于信號線與地之間，當靜電電壓超過7.5V時，器件在1皮秒內響應，將電壓鉗位至12V，避免通信芯片損壞。例如，在某型號農業巡檢機器人中，該器件成功抵御了田間干燥環境下的高頻靜電干擾，確保指令傳輸準確率達99.9%。

2. 傳感器數據采集保護

機器人搭載的激光雷達、攝像頭等傳感器對電壓波動敏感。WE07DF-B的低電容特性（15pF）可減少信號反射，保障數據完整性。實驗數據顯示，在HDMI視頻傳輸測試中，使用該器件后信號衰減率從5%降至0.3%，圖像延遲降低至10ms以內。

3. 電機驅動電路防護

機器人關節驅動電路常因電機啟停產生瞬態過壓。WE07DF-B的12V鉗位電壓可吸收反向電動勢，配合線性穩壓器（LDO）形成雙重保護。某教育機器人廠商測試表明，加入該器件后，電機驅動模塊故障率從12%降至0.5%。

三、選型與PCB設計要點

1. 動態匹配原則

根據機器人電路電壓選擇VRWM參數。例如，3.3V供電系統需VRWM≥4V的器件，而WE07DF-B的7V設計可兼容5V/12V混合供電場景。

2. 寄生電容控制

高速信號線（如USB 3.0）需CJ≤1pF的器件。此時可選用薩科微的WE05DRF-B-01（CJ=0.22pF），或通過多級防護設計：在接口處放置WE07DF-B吸收大能量，在芯片引腳附近增設超低電容TVS二極管。

3. PCB布局優化

● 防護器件應盡可能靠近接口，縮短靜電泄放路徑。

● 信號線避免穿越電源平面分割區，減少環路面積。

● 采用4層板設計，確保地平面連續性。

四、行業應用與可靠性驗證

在工業巡檢機器人領域，WE07DF-B已實現批量應用。某物流分揀機器人項目測試顯示，在-30℃至130℃溫變循環中，器件漏電流始終低于0.5μA，ESD耐受次數超過40萬次，壽命達10年以上。其DFN1006封裝支持自動化貼裝，單臺機器人BOM成本僅增加0.1-0.2元，卻可降低30%以上的售后維修成本。

結語

WE07DF-B靜電保護二極管通過精準的參數設計與先進的封裝工藝，為電動遙控機器人提供了高效、可靠的靜電防護方案。其超低電容特性尤其適用于高速通信接口，而寬溫工作范圍與高ESD耐受能力則滿足了工業級應用需求。隨著機器人智能化程度提升，該器件在保障系統穩定性方面的價值將愈發凸顯。
