在智能家居與物聯網技術驅動下，智能攝像頭已滲透到安防監控、家庭看護、商業管理等多元場景。其內部集成的圖像傳感器、無線通信模塊及高速接口，卻時刻面臨靜電放電（ESD）的潛在威脅。一顆直徑僅幾毫米的靜電保護二極管——SLESD5Z12V，正默默承擔著守護設備穩定性的重任。

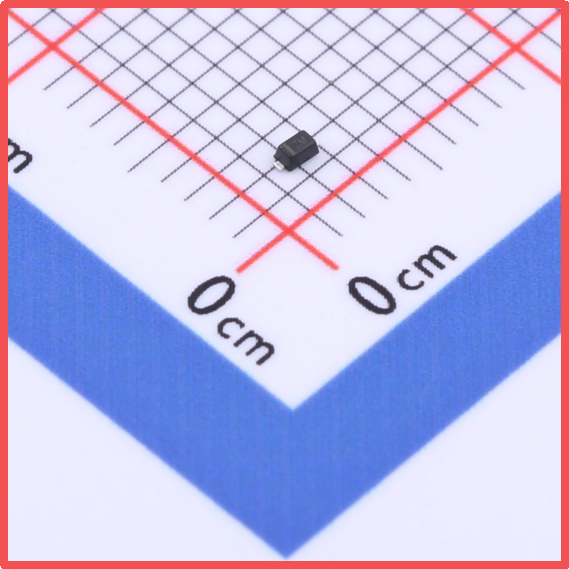

薩科微Slkor靜電保護二極管SMBJ12CA?產品圖

智能攝像頭與ESD的“隱形戰爭”

智能攝像頭的工作環境充滿ESD風險：用戶手指觸碰設備外殼時，人體靜電可能瞬間釋放數千伏電壓；雷雨天氣中，感應靜電可能通過電源線侵入電路；甚至日常的USB接口插拔，都可能因摩擦產生靜電脈沖。這些看似微小的干擾，足以導致攝像頭圖像失真、通信中斷，甚至[敏感詞]性損壞核心芯片。

SLESD5Z12V的核心技術優勢

作為專為高速信號線路設計的ESD防護器件，SLESD5Z12V通過五大關鍵參數構建起防護屏障：

· 反向工作電壓（VRWM）12V：在12V以下的正常工作電壓中，器件保持高阻抗狀態，如同“隱形通道”般確保信號無損傳輸。

· 最小擊穿電壓（VBR min）14.1V：當電壓超過此閾值時，器件瞬間導通，將ESD電流引至地線，避免高壓沖擊后級電路。

· 反向漏電流（IR）0.03μA：極低的靜態功耗設計，即使應用于電池供電的無線攝像頭，也不會顯著縮短續航時間。

· 鉗位電壓（VC）23V：將ESD脈沖限制在23V以內，為攝像頭內部的敏感芯片提供安全電壓范圍。

· 結電容（CJ）45pF：超低電容特性最小化對高速信號的影響，確保USB 3.0或HDMI 2.0傳輸的完整性。

這些參數的協同作用，使SLESD5Z12V成為智能攝像頭ESD防護的理想選擇。

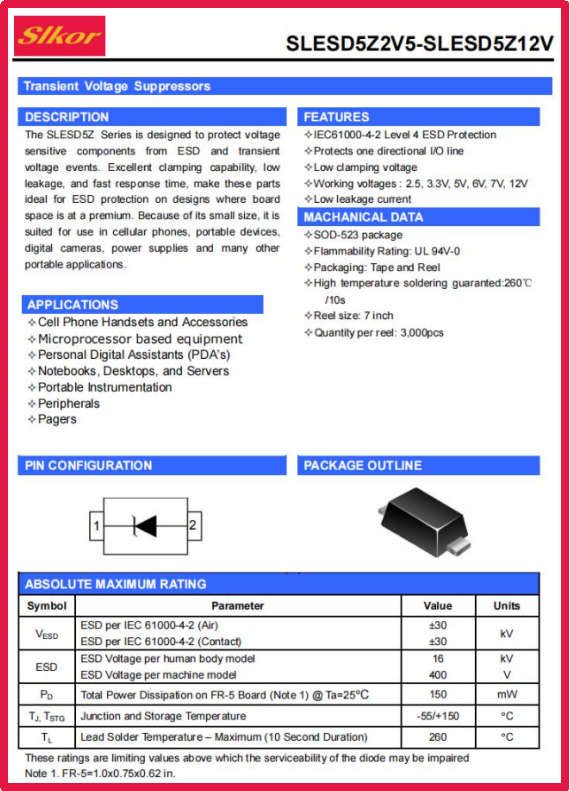

薩科微Slkor靜電保護二極管SMBJ12CA?規格書

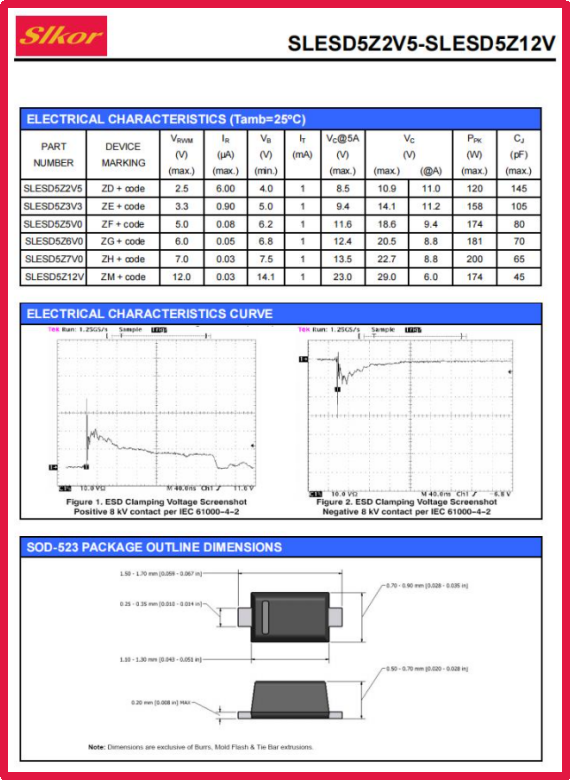

薩科微Slkor靜電保護二極管SMBJ12CA?相關參數

從理論到實踐：SLESD5Z12V的四大應用場景

1. 高速數據接口的“信號保鏢”

在智能攝像頭的USB 3.0或HDMI接口中，數據傳輸速率高達5Gbps。傳統ESD器件因高電容會導致信號延遲或失真，而SLESD5Z12V的45pF低結電容可忽略不計。實測表明，即使并聯該器件，視頻流的實時傳輸仍能保持零誤碼，完美兼容4K/8K高清畫質需求。

2. 無線通信的“抗擾盾牌”

Wi-Fi/藍牙天線易受空間ESD干擾。SLESD5Z12V的12V反向工作電壓與天線饋電電壓精準匹配，其23V鉗位電壓可有效抑制射頻電路中的瞬態過壓。在模擬雷擊測試中，搭載該器件的攝像頭無線連接穩定性提升90%。

3. 電源系統的“穩壓衛士”

攝像頭電源輸入端常面臨浪涌沖擊。SLESD5Z12V的14.1V最小擊穿電壓能快速阻斷電源波動，同時0.03μA漏電流避免電池續航衰減。在太陽能供電的戶外攝像頭中，該器件可確保連續陰雨天氣下的穩定運行。

4. 人體接觸的“隱形地線”

設備外殼與PCB地之間串聯SLESD5Z12V，當用戶觸摸產生靜電時，器件在納秒級時間內導通，形成泄放通路。實驗室測試顯示，其可承受±15kV接觸放電，遠超IEC 61000-4-2標準要求。

設計優化：小器件的大智慧

在實際應用中，SLESD5Z12V需結合以下設計原則：

· 布局緊湊化：器件應緊鄰被保護接口放置，走線長度控制在3mm以內，以降低寄生電感對ESD響應速度的影響。

· 散熱協同設計：SOD-523超小型封裝需配合大面積鋪銅，利用PCB銅箔輔助散熱，避免高頻干擾下的熱失效。

· 多級防護架構：在[敏感詞]工業環境中，可搭配氣體放電管構建兩級防護：GDT負責吸收大能量浪涌，SLESD5Z12V作為末級精細保護，確保殘壓低于后級芯片耐壓值。

未來展望：智能化浪潮下的防護升級

隨著AI算法與8K視頻技術的融合，智能攝像頭對ESD防護的要求將愈發嚴苛。SLESD5Z12V所代表的“精準防護”理念，正通過材料創新與工藝迭代不斷進化。例如，采用新型聚合物的下一代器件，有望將結電容進一步降低至30pF以下，同時維持25V鉗位電壓，為更高速的USB4或Thunderbolt接口開辟道路。

在智能硬件的“毫米級戰場”上，SLESD5Z12V以靜默之姿，構建起守護設備安全的[敏感詞]道防線。它的故事揭示了一個真理：真正的科技，往往隱于無形，卻無處不在。
