在射頻（RF）技術向高頻化、高集成化演進的浪潮中，靜電放電（ESD）已成為威脅射頻模塊可靠性的隱形殺手。射頻信號的微弱性與高頻特性，使其對ESD引發的瞬態高壓、寄生電容及電磁干擾高度敏感。薩科微（Slkor）推出的SLESD2401QC靜電保護二極管，憑借其超低電容、高響應速度與微型封裝，為射頻產品提供了可靠的ESD防護解決方案。本文將從技術特性、射頻應用場景及國產化價值三個維度，解析其在射頻領域的關鍵作用。

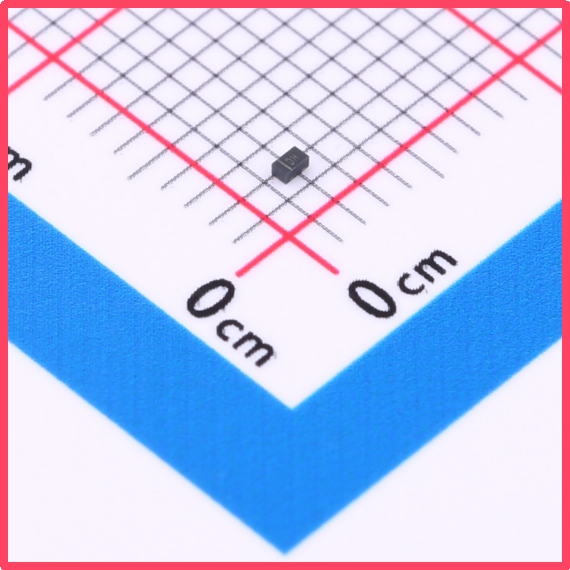

薩科微Slkor靜電保護二極管SLESD2401QC產品圖

一、射頻產品的ESD防護挑戰

射頻產品廣泛應用于5G基站、衛星通信、雷達系統及消費電子（如Wi-Fi 6E路由器、智能手機）等領域，其核心挑戰在于：

1. 高頻信號衰減：傳統ESD器件的高結電容（>50pF）會顯著衰減GHz級射頻信號，導致[敏感詞]損耗增加；

2. 瞬態高壓破壞：ESD脈沖電壓可達數千伏，可能擊穿射頻前端芯片（如LNA、PA）的柵極氧化層；

3. 空間與散熱限制：射頻模塊PCB面積緊湊，且需避免防護器件引入額外熱損耗。

SLESD2401QC的DFN1006封裝（1.0mm×0.6mm×0.37mm）與13pF超低結電容，正是為應對上述挑戰而設計。

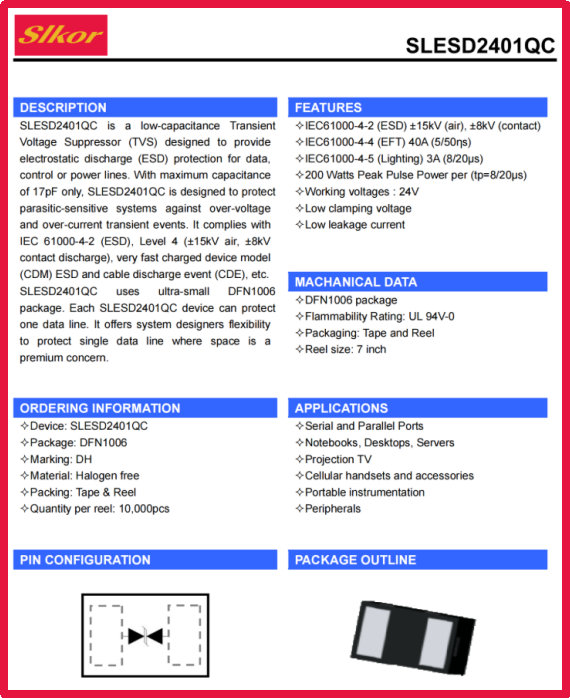

薩科微Slkor靜電保護二極管SLESD2401QC規格書

二、SLESD2401QC的核心技術特性

SLESD2401QC的關鍵參數與射頻適配性如下：

· VRWM（反向工作電壓）：24V，適配主流射頻芯片的DC偏置電壓（如5G NR模塊的12V~28V供電范圍）；

· VBR min（擊穿電壓）：26V，確保在正常工作電壓下不導通，避免信號泄漏；

· VC（鉗位電壓）：36V，在ESD沖擊下快速將電壓鉗位至安全范圍，保護后端芯片；

· CJ（結電容）：13pF，相比傳統TVS二極管（>50pF）降低70%以上，顯著減少射頻信號衰減；

· IR（反向漏電流）：1μA，在高溫（85°C）下仍保持低功耗，避免熱效應影響射頻性能；

· 封裝優勢：DFN1006封裝支持SMT回流焊，兼容高密度PCB設計。

薩科微Slkor靜電保護二極管SLESD2401QC相關參數

三、射頻產品中的典型應用場景

5G基站射頻前端防護
在5G Massive MIMO天線陣列中，SLESD2401QC可保護每個射頻通道的LNA（低噪聲放大器）與PA（功率放大器）。例如，在國產化700MHz頻段5G基站中，該器件的13pF結電容可將[敏感詞]損耗控制在0.2dB以內，同時承受IEC 61000-4-2標準下±8kV接觸放電沖擊。

衛星通信終端防護
在Ka/Ku頻段衛星通信模塊中，SLESD2401QC可嵌入天線接口與射頻收發器之間。例如，在國產化便攜式衛星終端中，其超低電容特性可避免對20GHz以上信號的衰減，同時雙向防護功能可抵御空間環境中的靜電與輻射干擾。

消費電子射頻接口防護
在智能手機、Wi-Fi 6E路由器等設備中，SLESD2401QC可保護USB 3.2、HDMI 2.1等高速接口的射頻共存電路。例如，在國產化5G手機中，該器件的微型封裝可嵌入有限PCB空間，同時降低對Wi-Fi 6E（6GHz頻段）信號的干擾。

四、射頻防護中的技術協同與優化

與射頻芯片的匹配設計
SLESD2401QC的VRWM（24V）與VBR min（26V）需與射頻芯片的DC偏置電壓協同。例如，在GaN基PA中，需確保防護器件的擊穿電壓高于芯片的[敏感詞]柵極電壓（通常為25V~28V）。

寄生參數的仿真優化
通過HFSS等電磁仿真工具，可優化SLESD2401QC在射頻路徑中的布局。例如，將器件靠近天線接口放置，并縮短走線長度，可進一步降低寄生電感（<0.5nH），減少高頻信號反射。

多級防護架構
在超高頻應用中，可采用SLESD2401QC與氣體放電管（GDT）的組合防護。例如，在國產化毫米波雷達（77GHz）中，SLESD2401QC負責快速響應（ns級）的ESD脈沖，而GDT承擔后續的浪涌能量吸收。

結語

SLESD2401QC的推出，標志著國產化射頻防護器件從“可用”向“好用”的跨越。在5G、衛星通信及物聯網等射頻技術快速發展的背景下，其超低電容、高可靠性及微型化特性，為射頻產品提供了隱形但關鍵的防護屏障。未來，隨著國產化射頻芯片與模塊的持續升級，SLESD2401QC及其迭代產品將進一步推動射頻防護技術的邊界，助力中國在全球射頻產業競爭中占據技術高地。
