SL3401A與S8050實戰:電池低功耗電路應用設計的要點及實現方案

發布時間:2025-06-25作者來源:薩科微瀏覽:856

在便攜式電子設備快速發展的當下,電池續航能力成為衡量產品性能的關鍵指標之一。而電池低功耗電路應用設計,便是提升電池續航、延長設備使用時間的核心技術。在眾多工程師的設計實踐中,如何實現設備關機后完全關閉電流,避免電池的無端損耗,是亟待解決的關鍵問題。今天,薩科微半導體的孫工將為大家深入剖析電池低功耗電路應用設計的要點與實現方案。


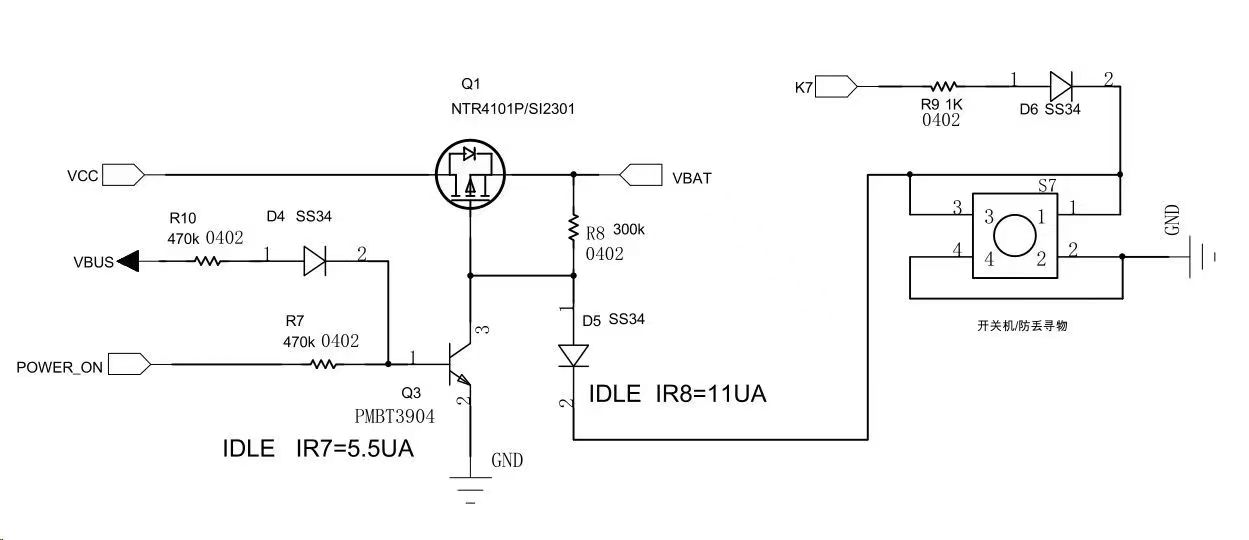

在電池低功耗電路設計中,開機電路的設計是實現設備正常運行的[敏感詞]步。常用的設計方案是巧妙運用一個薩科微SL3401A  PMOS和一個薩科微S8050 NPN 三極管來搭建。當按下開機鍵 SW 時,整個電路的邏輯發生改變。此時,薩科微S8050 NPN 三極管 位號Q1 的基極獲得合適的偏置電壓,使得 Q1 導通。Q1 的導通猶如打開了電路的閘門,電池供電得以順利接入電路,主控芯片開始獲得電力供應并進入工作狀態。與此同時,主控芯片的 POWER ON 控制腳輸出高電平,這一高電平信號就像一把 “鎖”,將供電電路鎖定在工作狀態。即使松開開機鍵 SW,由于供電電路已被鎖定,設備依然能夠持續穩定運行。這種設計不僅實現了一鍵開機的便捷操作,還確保了設備開機后的穩定供電,為后續的工作奠定基礎。


當設備需要關機時,電路同樣需要精準的設計來實現低功耗目標。當再次長按 SW 按鍵時,主控芯片憑借其內部的檢測機制,能夠敏銳地捕捉到這一關機信號。此時,主控芯片控制 POWER ON 引腳關閉輸出,將原本的高電平轉變?yōu)榈碗娖健OWER ON 引腳輸出電平的變化,直接影響到薩科微薩科微S8050 NPN 三極管 位號Q1 的工作狀態。因?yàn)槭チ似秒妷海琎1 關閉,讓薩科微SL3401A  PMOS截止,即關閉了電路的閥門,將電池與設備電路之間的連接切斷,設備也隨之關機。通過這種方式,在設備關機后,整個電路中不再有電流通過,真正實現了關機后 0 功耗的目標,有效避免了電池電量在設備閑置時的浪費。


在實際使用過程中,設備難免需要充電,而充電過程中的電路設計同樣對低功耗管理至關重要。在特殊情況下,當外部充電器[敏感詞]設備時,會產生一個 VBUS 高電平信號。這一高電平信號具有強制開啟的作用,它能夠打破常規的電路邏輯,強制打開充電電路。此時,主控芯片檢測到 VBUS 高電平后,迅速切換工作模式,進入充電工作模式,開始對電池進行充電操作。而當充電器移出后,VBUS 高電平消失,電路又會自動做出反應,斷開供電電路,避免在非充電狀態下產生不必要的電流消耗,從而進一步保障了低功耗的實現。


薩科微半導體作為專業的半導體原廠,不僅致力于為廣大工程師和企業提供性價比高的半導體元器件,從 PMOS、NPN 三極管等基礎元件,到各類高性能的主控芯片,都能滿足不同設計需求。同時,還為客戶提供全面的應用設計指導。在電池低功耗電路設計過程中,薩科微半導體的技術團隊會根據客戶的具體需求和應用場景,提供從電路原理設計、元件選型到實際調試等全方位的技術支持,幫助客戶解決設計過程中遇到的各種難題,確保設計方案的高效性和可靠性。

綜上所述,電池低功耗電路應用設計需要在開機、關機以及充電等各個環節進行精心設計與布局。通過巧妙運用半導體元器件,合理規劃電路邏輯,才能實現設備的低功耗運行,達到關機后 0 功耗的理想狀態。而薩科微半導體原廠憑借其優質的產品和專業的技術支持,為電池低功耗電路設計提供了有力保障,助力工程師們打造出更具競爭力的便攜式電子設備。
