在現代汽車電子系統中，數據接口的保護至關重要。隨著智能汽車的普及，車載電子系統越來越復雜，各種傳感器、控制單元和通訊接口都需要穩定的電力供應和有效的數據傳輸。與此同時，由于靜電放電（ESD）現象，車載數據接口容易受到損害，影響系統的正常工作。為了解決這一問題，靜電保護二極管（如SLPESD0402-30）被廣泛應用于汽車電子系統中，提供對數據接口的保護。本文將詳細介紹SLPESD0402-30靜電保護二極管的工作原理、參數特點以及在汽車數據接口中的應用。

薩科微Slkor靜電保護二極管SLPESD0402-30產品圖

一、靜電放電（ESD）現象對汽車數據接口的影響

靜電放電是指電荷在不同電位的物體間突然釋放的現象。ESD現象可以由多種因素引起，例如車主進入或離開車輛時，由于摩擦產生靜電，或是在汽車行駛過程中，由于環境中的物體與汽車表面發生摩擦等。當靜電積累到一定程度時，可能會通過數據接口或電源線對車載電子系統造成瞬時高壓脈沖，導致系統內部元件損壞。

在汽車電子系統中，尤其是數據接口，如CAN總線、LIN總線、Ethernet等，常常是靜電放電的高發區域。這些接口通常需要支持高速數據傳輸和實時通訊，因此它們對干擾和損壞的抵抗能力要求非常高。一旦這些接口受到ESD損害，可能導致控制系統無法正常工作，甚至?xí)绊戃囕v的安全性。因此，在這些接口處安裝靜電保護二極管變得至關重要。

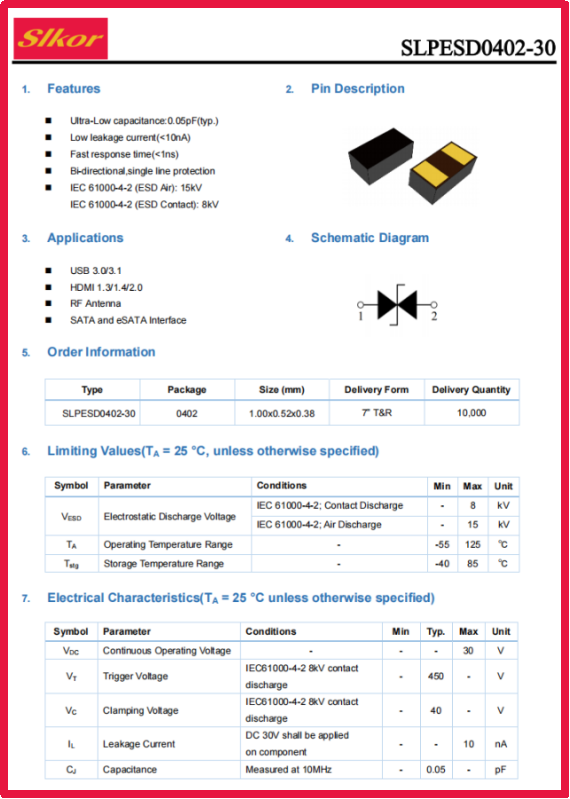

薩科微Slkor靜電保護二極管SLPESD0402-30規格書

二、SLPESD0402-30靜電保護二極管的工作原理

SLPESD0402-30是一款專為靜電保護設計的二極管，其主要作用是吸收由靜電放電引起的瞬時電壓，以防止其傳導到敏感的電路中。靜電保護二極管的工作原理通常是利用其特定的電壓特性來吸收和消耗靜電能量。

當接口處的電壓高于二極管的擊穿電壓時，SLPESD0402-30會進入導通狀態，將過高的電壓引導至地線或電源線，從而保護后端電路免受過高電壓的損害。在靜電放電過程中，SLPESD0402-30會吸收電荷并迅速恢復到原始狀態，確保后續的正常數據傳輸不會受到影響。

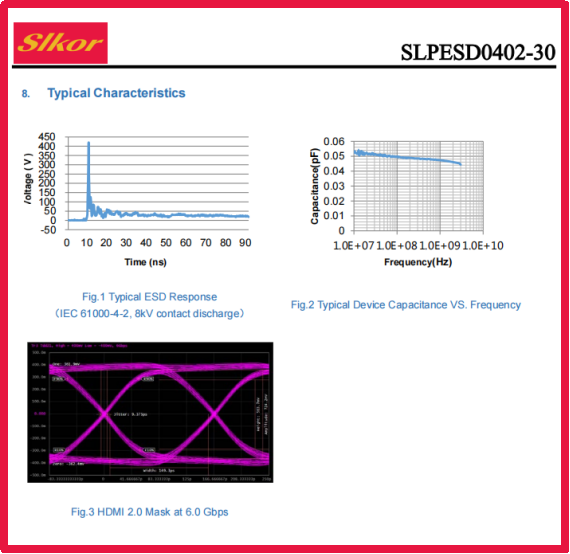

薩科微Slkor靜電保護二極管SLPESD0402-30相關參數

三、SLPESD0402-30的技術參數

SLPESD0402-30是一款小型表面貼裝二極管，具有以下主要技術參數：

- VRWM（工作反向電壓）：30V

  這表示該二極管可以在30V的反向電壓下穩定工作，適用于大多數車載數據接口的電壓要求。

- VBR min（最小擊穿電壓）：-

  該參數通常表示二極管的擊穿電壓。在SLPESD0402-30的情況下，它沒有明確給出最小擊穿電壓，表明其在一定的電壓范圍內可以有效工作。

- IR（反向漏電流）：10nA

  該二極管的反向漏電流非常小，[敏感詞]值為10nA，這意味著在正常工作情況下，二極管幾乎不消耗電流，能夠保證電路的低功耗運行。

- VC（鉗位電壓）：40V

  在靜電放電事件中，二極管的鉗位電壓為40V，這意味著當電壓超過40V時，SLPESD0402-30會啟動保護機制，將過高的電壓限制在安全范圍內，從而保護電路不受損害。

- CJ（結電容）：0.05pF

  該二極管的結電容非常小，只有0.05pF。這對于高速數據接口至關重要，因為較低的結電容可以減少對信號傳輸?shù)母蓴_，確保數據傳輸?shù)姆€(wěn)定性。

- 封裝：0402

  SLPESD0402-30采用0402封裝，這是一種非常小型的封裝類型，適用于空間有限且要求高集成度的電子系統。0402封裝使得該二極管能夠在狹小的空間內提供有效的靜電保護，同時降低了安裝和布線的復雜性。

四、SLPESD0402-30在汽車數據接口中的應用

汽車電子系統中，各種數據接口的保護是非常重要的。SLPESD0402-30作為一款靜電保護二極管，能夠有效地保護汽車數據接口免受靜電放電的影響，確保系統的可靠性和穩定性。以下是SLPESD0402-30在汽車數據接口中的幾種常見應用：

1. CAN總線接口保護

   CAN總線（Controller Area Network）是現代汽車中常見的通信協議，廣泛用于發動機管理、車身控制、轉向系統等。由于其在汽車內部的廣泛應用，CAN總線接口易受到靜電放電的影響。SLPESD0402-30可以有效地保護CAN總線接口免受ESD損害，確保數據的穩定傳輸。

2. Ethernet接口保護

   隨著車載信息娛樂系統和自動駕駛技術的發展，車載以太網（Ethernet）逐漸成為一種主流的數據傳輸方式。Ethernet接口的高速數據傳輸對保護要求非常高，SLPESD0402-30能夠為這些接口提供高效的靜電保護，防止ESD對系統造成影響。

3. 傳感器接口保護

   汽車中各種傳感器（如雷達、攝像頭、溫度傳感器等）需要通過數據接口與[敏感詞]控制單元進行通信。SLPESD0402-30能夠為這些傳感器接口提供靜電保護，確保信號的準確傳輸，并避免靜電損壞傳感器。

五、結論

隨著汽車電子技術的不斷發展，靜電放電對汽車電子系統的影響愈發顯著。SLPESD0402-30靜電保護二極管憑借其優異的電氣性能、小巧的封裝和低漏電流特性，成為保護汽車數據接口免受靜電放電影響的重要組件。通過使用SLPESD0402-30，車載電子系統可以實現更加穩定、可靠的數據傳輸，為智能汽車的安全性和可靠性提供保障。

隨著未來車載電子技術的進一步發展，靜電保護二極管的應用將會更加廣泛，SLPESD0402-30等產品也將為更多汽車電子系統提供保護，推動智能汽車行業的發展。
